полностью гидравлический быстрый ход машины расточкой почвы 2400rpm портативный

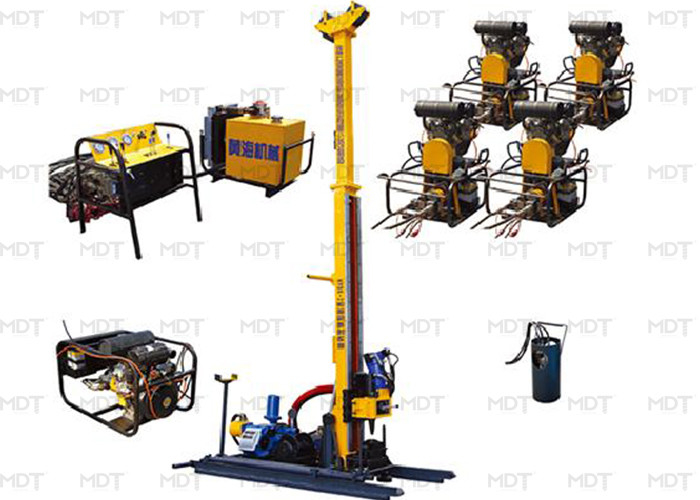

Полностью гидравлическая портативная буровая установка MDT-2 вид светлого снаряжения конструированный для геологохимического исследования в отдаленной области
Буровая установка MDT-2/MDT-2A полностью гидравлическая портативная
Обзор I.General
Полностью гидравлическая портативная буровая установка MDT-2 вид светлого снаряжения конструированный для геологохимического исследования в отдаленной области трудной для входа. Главным образом соответствующее для сверлить диаманта с линией вырезая сердцевина из методом провода. Снаряжение состоит из дизельного источника питания, гидравлической системы, пульта управления, рангоута, главного ворота, ворота кабеля, бабки сверлильного станка, системы подачи, footclamp, etc. снаряжение совершенно гидравлические управляемое для полностью своей поверхностной вырезая сердцевина из функции. Дизайн стиля расщепления делает снаряжение в хорошем assemblability и disassemblability, облегчая транспорт к большинств труднодоступным областям. Крепкая структура плюс точная система управления обеспечивает высокий темп расширения зоны охвата и выдающую надежность.
Ⅱ. Основные технические особенности:
1. Полностью модель гидравлических и бабки сверлильного станка. Вращение бабки сверлильного станка осуществлено с 4 гидронасосами управляемыми 2 двигателями дизеля; это также делает питаясь систему гидравлического цилиндра осуществить свой полный ход питаясь как в высокой, так и в низкоскоростном.
2. С хорошим dismantlability. Снаряжение принятый тип разделения в дизайне, включая источник питания, гидравлический масляный бак, платформу манипуляции и механизм деятельности, т.е. сверля раздел. Так они внутри облегченны и могут быть снесены силой человека или животной силой. Снаряжение можно приложить и выполнить в узком космосе для сверлить отверстия на 45°-90° с более сильной приспособляемостьью.
3. Сильная приспособляемостьь методов. Кроме сверлить диаманта с линией вырезая сердцевина из методом провода, она в сильной приспособляемостьи методов. Она применима для сверля и питаясь требования любого другого слоя.
Ⅲ. Спецификации MDT-2
| Двигатель дизеля | Модель | YC2108 |
| Сила | 33Kw (44HP) ×2 | |
| Расклассифицированный RPM (установка фабрики) | 2400rpm/min | |
| Наибольший диаметр сверления | BQ | 500m (1640ft) |
| NQ | 350m (1148ft) | |
| HQ | 120m (393ft) | |
| Бабка сверлильного станка | RPM | Изменение 0-1200 RPM Stepless 2 переносов |
| Максимальн Вращающий момент | 900 n·m (666lbf·ft) | |
| Емкость Максимальн Lifting шпинделя | kN 50 (11000 lbf) | |
| Максимальн Feeding Сила | kN 25 (5500 lbf) | |
| Основной насос | Гидронасос Насос аксиальнопоршневого переменного смещения Triplex для управлять вращателя, насос грязи ворота & выравнивать поднимают домкратом. С нагрузкой воспринимая систему. |
1-ый насос: 67LPM на 25MPa 2-ой насос: 43LPM на 20MPa 3-ий насос: 30 LPM на 20MPa 4rd насос: 7 LPM на 20MPa |
| Емкость главного подъема | Поднимающ силу (одиночный провод) | 20kN (4400lbf) (обнаженный барабанчик) |
| Поднимающ скорость (одиночный провод) | 84-165m/min (обнаженный барабанчик) | |
| Диаметр стального провода | 14 mm (0,55 дюйма) | |
| Длина стального провода | 30 m (98.42feet) | |
| Емкость подъема кабеля | Поднимающ силу (одиночный провод) | 800 Kg (1760lb) (обнаженный барабанчик) |
| Поднимающ скорость (одиночный провод) | 96-255m/min (обнаженный барабанчик) | |
| Диаметр стального провода | 6 mm (0,23 дюйма) | |
| Длина стального провода | 500 m (1640 футов) | |
| Рангоут | Высота рангоута | 5 m (16,4 фута) |
| Рангоут регулируя угол | 0°-90° | |
| Сверля угол | 45º горизонтальное к 90ºvertical вниз | |
| Тяга штанги | 1.5m | |
| Ход подачи | 1800 mm (5.9ft) | |
| Насос грязи | Тип | Плунжер Reciprocating насоса Triplex |
| Модель | BW100 | |
| Другие | Вес (тип платформы) | 1500 Kg (3306 lb) |
| Размеры (L×W×H) | 3500×1500×1300mm (11.48×4.92×4.26ft) |

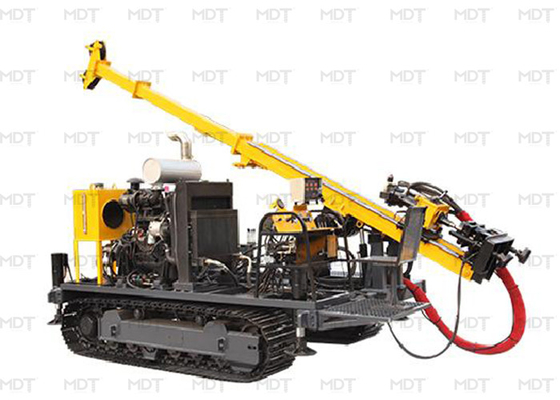

IV. спецификации HYDX-2A
| Двигатель дизеля | Модель | Cummins 4BTA3.9-C100 (с турбонаддувом и вода обязанности охладила) |
| Сила | 74Kw (99HP) | |
| Расклассифицированный RPM (установка фабрики) | 2200rpm | |
| Наибольший диаметр сверления | BQ | 500m (1640ft) |
| NQ | 350m (1148ft) | |
| HQ | 120m (393ft) | |
| Бабка сверлильного станка | RPM | Изменение 0-1200 RPM Stepless 4 переносов |
| Максимальн Вращающий момент | 900 n·m (666lbf·ft) | |
| Емкость Максимальн Lifting шпинделя | kN 50 (11000 lbf) | |
| Максимальн Feeding Сила | kN 25 (5500 lbf) | |
| Основной насос | Гидронасос Насос аксиальнопоршневого переменного смещения Triplex для управлять вращателя, насос грязи ворота & выравнивать поднимают домкратом. С нагрузкой воспринимая систему. |
1-ый насос: 156LPM на 22MPa 2-ой насос: 40LPM на 20MPa 3-ий насос: 13 LPM на 20MPa |
| Емкость главного подъема | Поднимающ силу (одиночный провод) | 20kN (4400lbf) (обнаженный барабанчик) |
| Поднимающ скорость (одиночный провод) | 84-165m/min (обнаженный барабанчик) | |
| Диаметр стального провода | 14 mm (0,55 дюйма) | |
| Длина стального провода | 30 m (98.42feet) | |
| Емкость подъема кабеля | Поднимающ силу (одиночный провод) | 800 Kg (1760lb) (обнаженный барабанчик) |
| Поднимающ скорость (одиночный провод) | 96-255m/min (обнаженный барабанчик) | |
| Диаметр стального провода | 6 mm (0,23 дюйма) | |
| Длина стального провода | 500 m (1640 футов) | |
| Рангоут | Высота рангоута | 6 m (19,68 фута) |
| Рангоут регулируя угол | 0°-90° | |
| Сверля угол | 45º горизонтальное к 90ºvertical вниз | |
| Тяга штанги | 1.5m | |
| Ход подачи | 1800 mm (5.9ft) | |
| Насос грязи | Тип | Плунжер Reciprocating насоса Triplex |
| Модель | BW100 | |
| Другие | Вес (тип платформы) | 3500 Kg (7716 lb) |
| Размеры (L×W×H) | 5000×2200×1800mm (16.4×7.28×5.9ft) |
|
| Путь перехода | Crawler |
