Пробоотборник SPT для бурения Tuflok

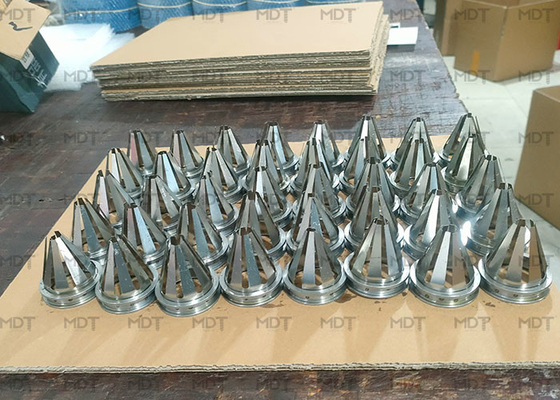

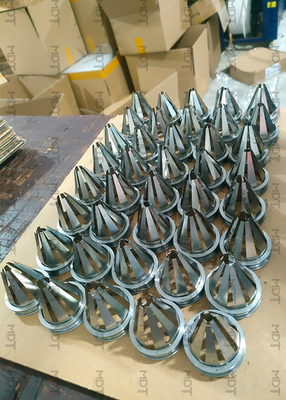

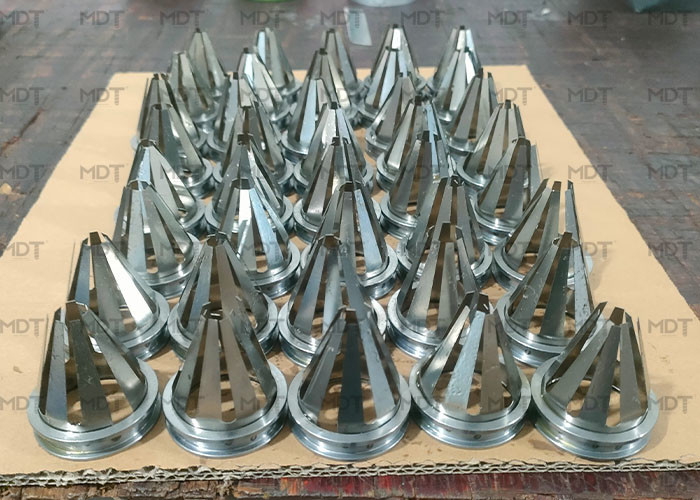

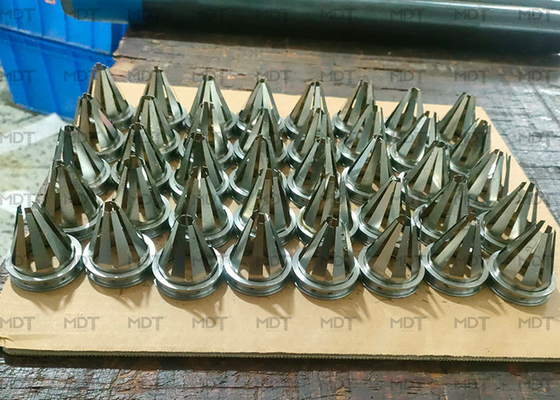

Улавливатель керна SPT

Конструкция пробоотборника SPT с разъемными трубками для проведения стандартного испытания на проникновение (SPT) в соответствии со стандартами BS 1377: Часть 9: 1990 и ASTM.Адаптер верхнего шарового клапана, пара разъемных ложек и открытый башмак SPT составляют полный комплект разъемного пробоотборника.Держатель корзины из стали также доступен в качестве опции для пробоотборника.Адаптер шарового клапана предотвращает вымывание проб из пробоотборника при его извлечении из скважины.Для проведения испытаний SPT (c) в гравии и сыпучих материалах имеется носовой конус с углом наклона 60 градусов или длинный сплошной стержень с наконечником под углом 60 градусов.Винтовое соединение на верхнем адаптере зависит от типа буровых штанг, используемых для привода пробоотборника.Чаще всего используются стержни 1-1/2 дюйма BS Whitworth, NWY, BW или AW.

Стандартный пробоотборник с разъемными трубками имеет наружный диаметр 2 дюйма (50,8 мм) x внутренний диаметр 1-3/8 дюйма (34,9 мм) x длину 18 дюймов (457 мм) / 24 дюйма (610 мм).Для тяжелых условий эксплуатации доступна конструкция Heavy Duty «Tuflok».

Компоненты:
1. Адаптер шарового клапана
2. Сплошной стержень SPT
3. Носовой конус SPT
(2).Сплит трубы
(3).Держатель корзины
(4).СПТ башмак
